nova란?

  • Nova는 오픈 스택 프로젝트 중 하나이며, 컴퓨트 인스턴스(가상 서버) 프로비져닝 서비스를 제공한다.
  • Nova는 기본적으로 가상 머신의 생성과 Ironic을 통한 베어 메탈 서버의 생성을 지원한다.
  • Nova는 리눅스 서버 상에서 여러 개의 데몬으로 움직이며 서비스를 제공한다.

Nova API

  • Nova의 모든 사용자 기능은 REST API를 통해서 제공되고 있으며, 이 기능을 사용하여 더 복잡한 로직을 만들거나 Nova 서비스를 자동화 할 수 있다.
  • 아래는 yoga기준 지원하는 nova api version
  • API 문서
  • https://docs.openstack.org/api-ref/compute
ubuntu@controller:~$ curl $NOVA_IP/compute/ | python -mjson.tool
{
    "versions": [
        {
            "id": "v2.0",
            "status": "SUPPORTED",
            "version": "",
            "min_version": "",
            "updated": "2011-01-21T11:33:21Z",
            "links": [
                {
                    "rel": "self",
                    "href": "http://$NOVA_IP/compute/v2/"
                }
            ]
        },
        {
            "id": "v2.1",
            "status": "CURRENT",
            "version": "2.90",
            "min_version": "2.1",
            "updated": "2013-07-23T11:33:21Z",
            "links": [
                {
                    "rel": "self",
                    "href": "http://$NOVA_IP/compute/v2.1/"
                }
            ]
        }
    ]
}

nova daemon 목록

nova-api

  • end user의 compute API 호출을 허용하고 응답
  • 이 서비스는 admin User가 관리작업을 수행할 수 있도록 OpenStack Compute API, Amazon EC2 API등의 API를 지원
  • 인스턴스를 실행하고 관리 제어하는 역할을 담당

nova-api-metadata

  • 인스턴스의 메타데이터 요청을 수락

nova-compute

  • 하이퍼바이저 API를 통해 VM 인스턴스를 생성하고 종료하는 데몬입니다. 하이퍼바이저는 XenServer / KVM / VMWare등이 있습니다.

nova-schedule

  • queue에서 VM 인스턴스의 Request를 가져와 가상 시스템이 실행되는 Compute 서버 노드를 결정합니다.

nova-conductor

  • nova-compute service와 데이터베이스 간의 상호 작용을 관리합니다.

nova-novncproxy

  • VNC 연결을 통해 실행 중인 인스턴스에 액세스하는 프록시를 제공합니다. 브라우저 기반 novnc 클라이언트를 지원합니다.

nova 관련 개념

Hosts

  • 호스트는 Nova에서 생성된 가상 서버에 대한 리소스를 제공하는 물리적 시스템
  • 호스트는 시스템의 가상 서버와 상호 작용하기 위해 Nova로부터 요청을 수신하는 nova-compute service를 실행
  • 호스트는 현재 리소스 현황을 Nova에 다시 보고하여 스케줄러가 가장 적합한 새 가상 서버에 대한 요청을 호스트에 배치할 수 있도록 한다.

Hypervisor

  • 하이퍼바이저는 가상 머신을 만들고 실행하는 컴퓨터 소프트웨어, 펌웨어 또는 하드웨어의 한 부분이다.
  • nova에서는 각 호스트가 하이퍼바이저를 실행합니다. 관리자는 하이퍼바이저에 현재 실행 중인 모든 가상 서버와 같은 정보와 CPU, 메모리 또는 디스크 관련 구성과 같은 하이퍼바이저에 대한 자세한 정보를 쿼리할 수 있다.
  • 현재 nova에서 지원하는 hypervisor 목록
  • libvirt ( QEMU / KVM )
  • Hyper-V
  • VMware vSphere
  • XenServer
  • Xen via libvirt

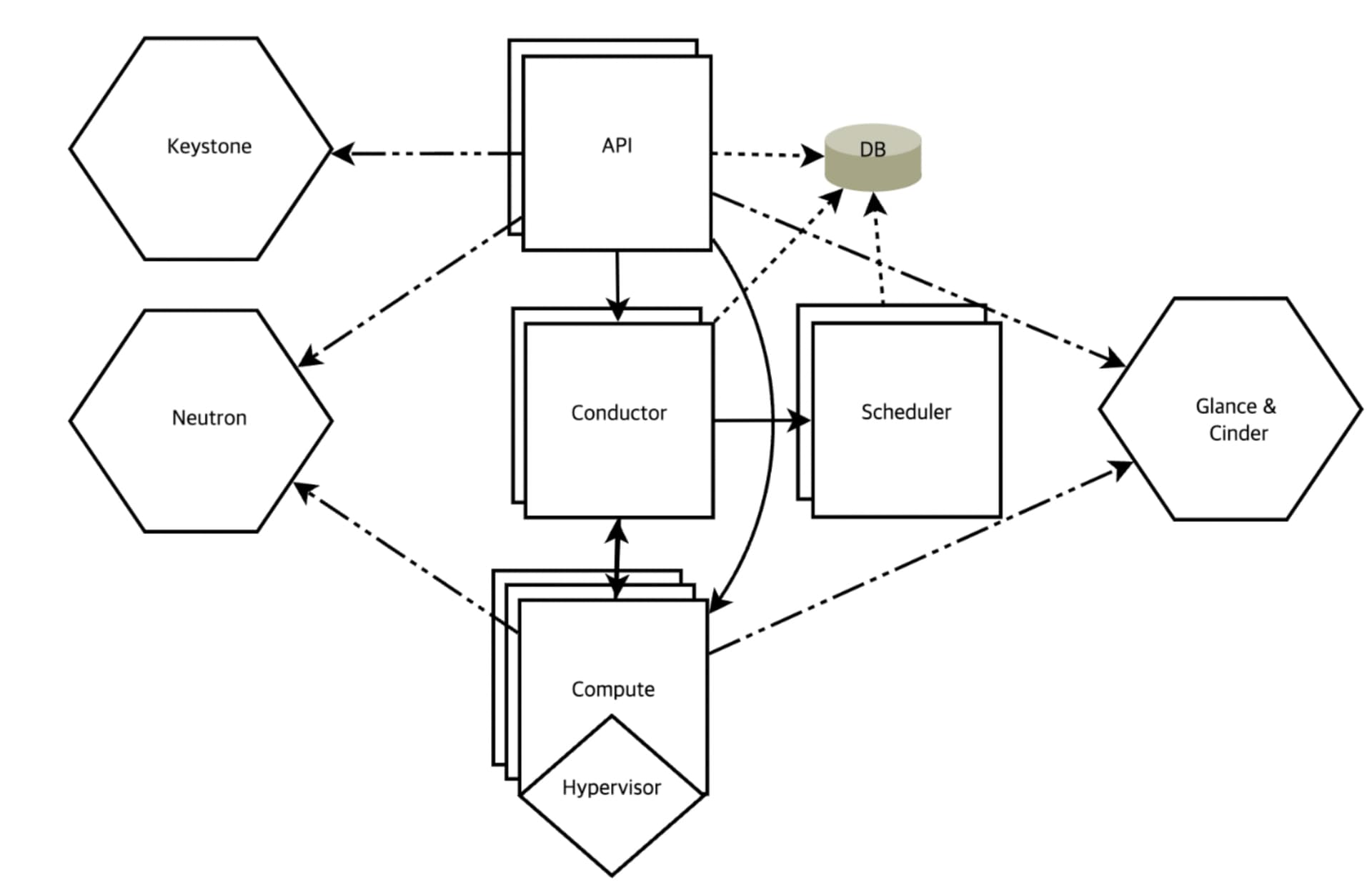

Nova System Architecture (queens기준)

image1920×1235 53.8 KB

DB: 데이터 저장을 위한 SQL 데이터베이스.
API HTTP 요청을 수신하고 명령을 변환하며 oslo.messaging 큐 또는 HTTP를 통해 다른 구성 요소와 통신하는 구성 요소
Scheduler: 생성할 인스턴스를 배치할 호스트 결정
Network: IP 전달, 브리지 및 VLAN 또는 VxLAN 관리
Compute: 하이퍼바이저 및 가상 시스템과의 통신을 관리
Conductor: 조정이 필요한 요청(빌드/크기 조정)을 처리하거나 데이터베이스 프록시 역할을 하거나 개체 변환을 처리

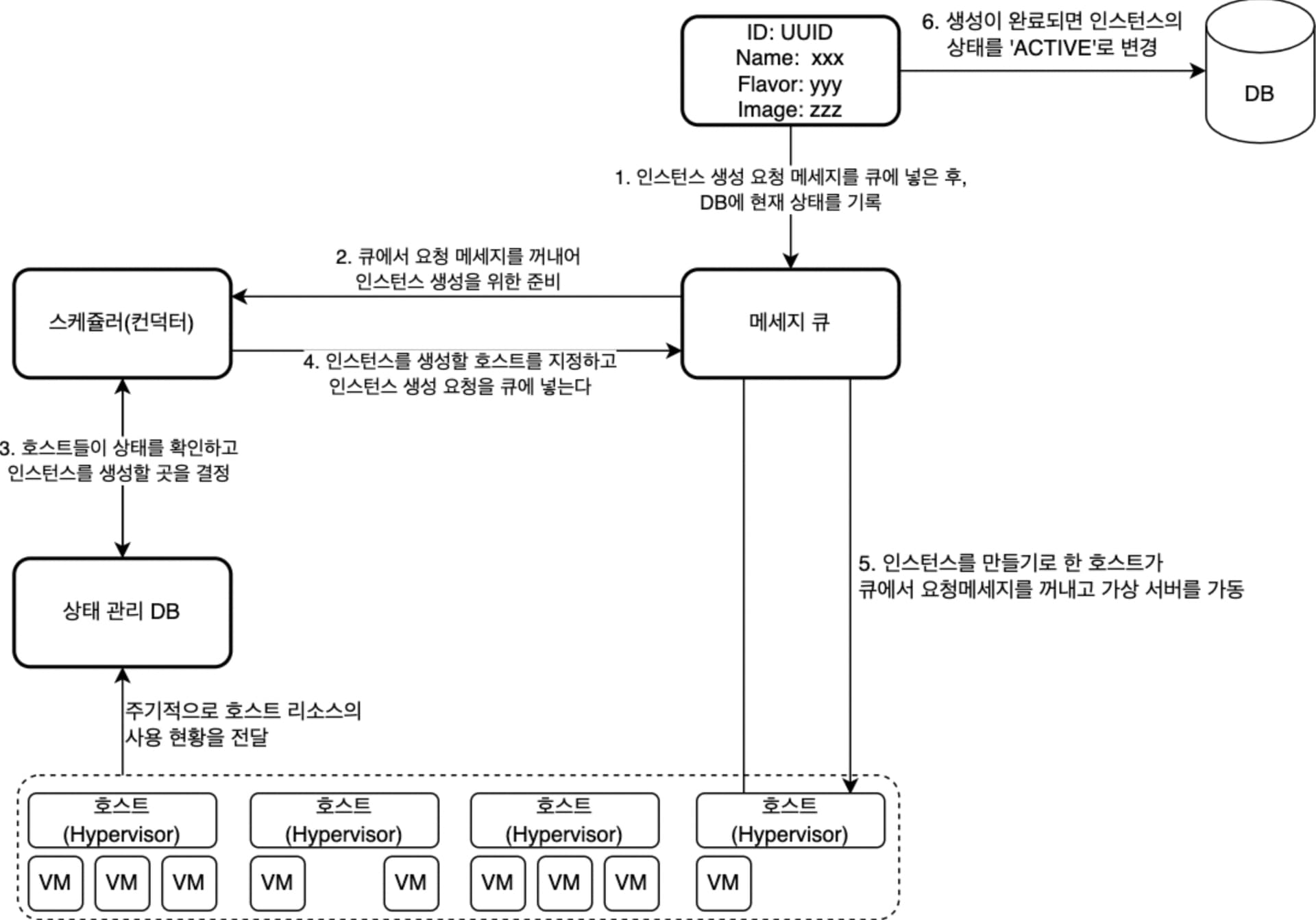

인스턴스 생성 flow

아래 과정들은 API로 생성 요청을 접수하는 처리와 요청에 따라 실제로 가상 서버를 생성하는 처리가 비동기적으로 분리되어 실행된다.

image1920×1922 100 KB

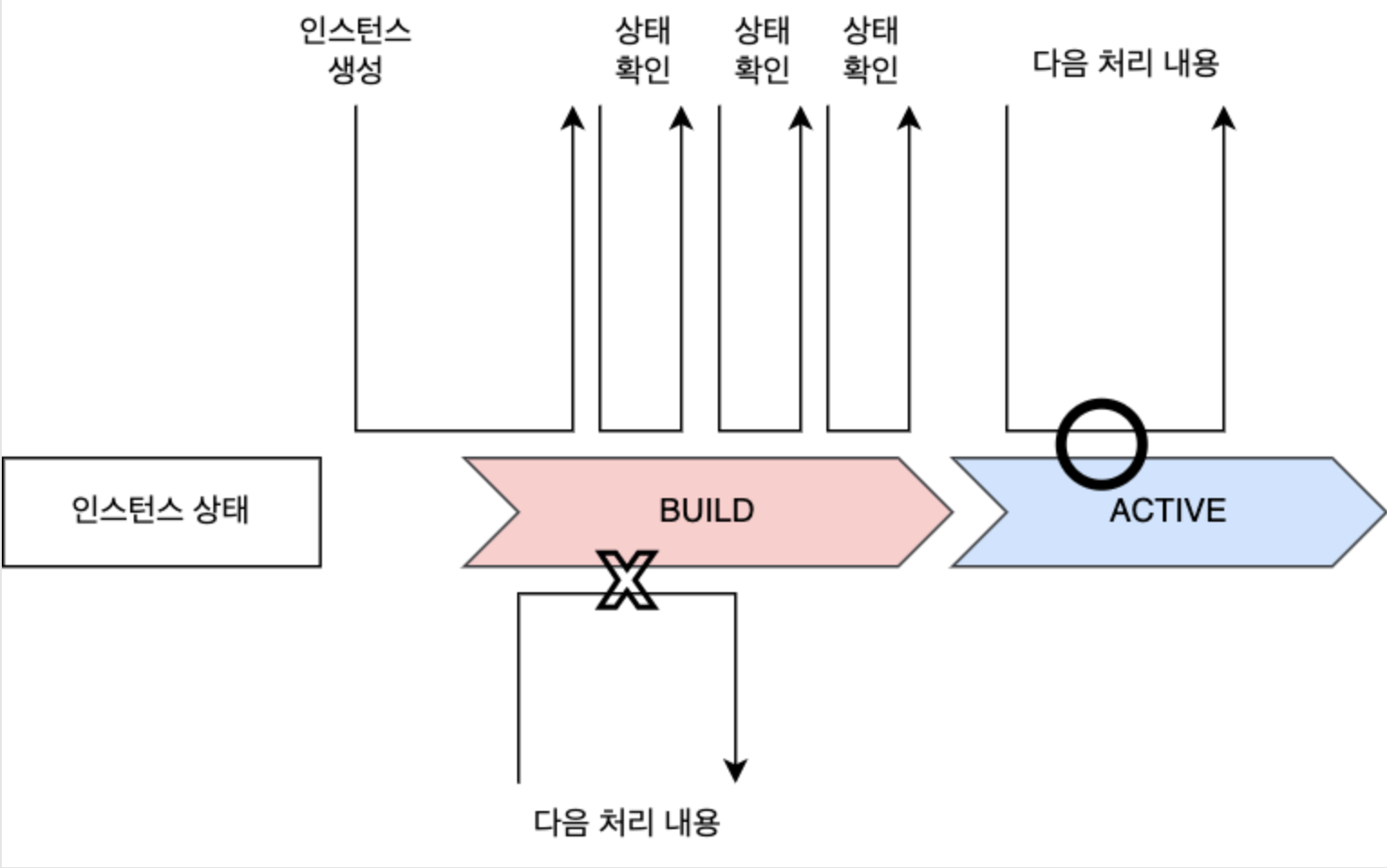

API의 비동기 처리 방식

  • 인스턴스를 생성하는 API를 실행시켜도 즉시 인스턴스가 생성되지 않는다.
  • server show명령어로 상태를 확인해보면 BUILD인것을 확인할 수 있다.
  • 또한, 아래와 같이 완료될 때까지 GET을 이용해 상태 확인을 반복적으로 check한다.

image1534×960 58.4 KB

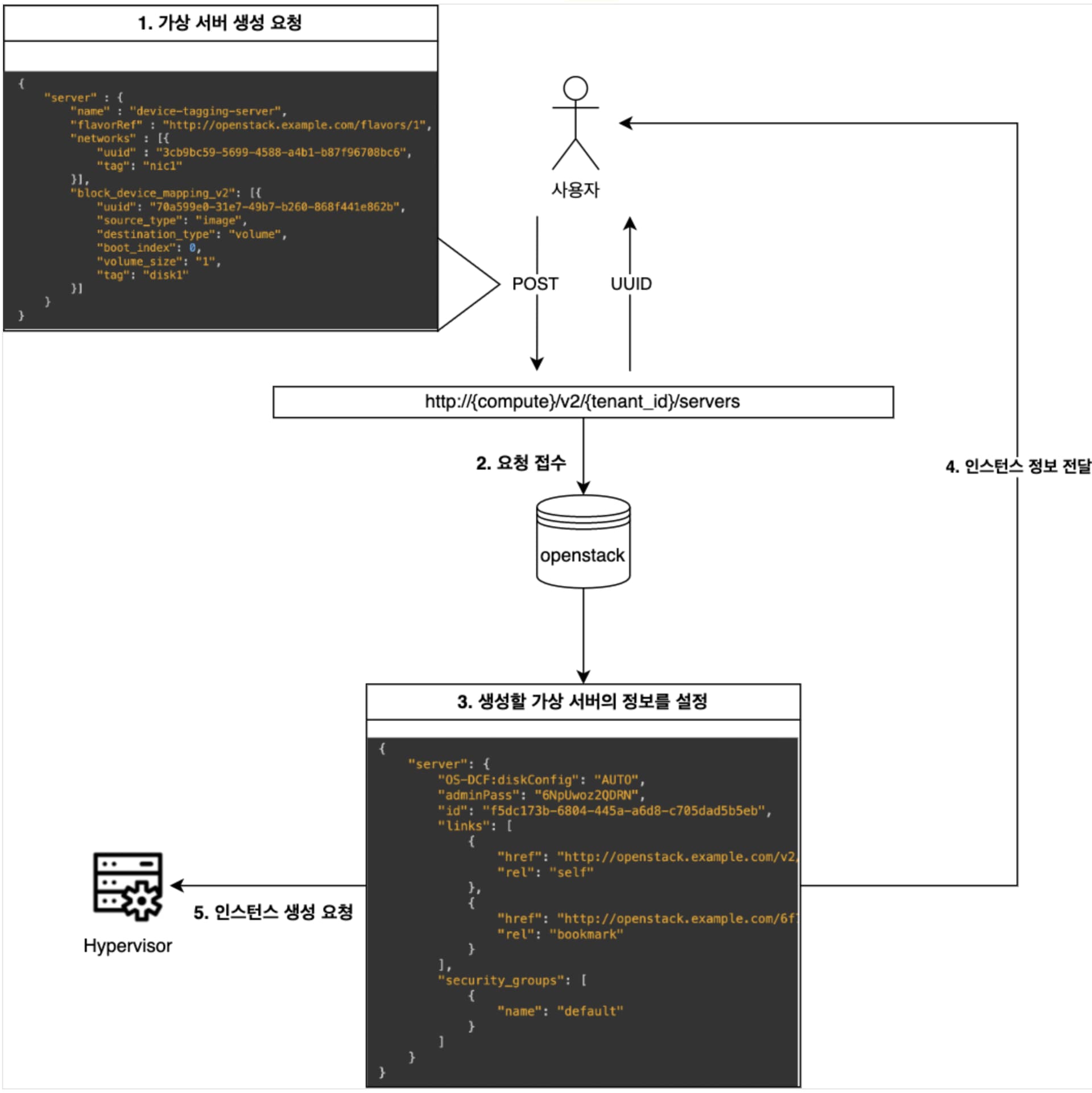

인스턴스가 생성되기까지의 처리 흐름

image1920×1342 92.1 KB

nova-conductor

  • grizzly 버전부터 생긴 기능, nova-compute와 DB 사이에 위치하고 Nova Database에 접근하기 위한 역할을 한다.
  • nova-api 또는 nova-scheduler와 마찬가지로 수평으로 확장할 수 있다.
  • 주의사항
  • nova-compute와 같은 노드에서 동작하면 안된다.
  • 이유는 nova-compute 노드가 직접적으로 데이터베이스 액세스를 못하게 하려고 conductor를 만들거기 때문에 이점이 사라진다.

nova-conductor의 탄생 배경 (no-db-compute)

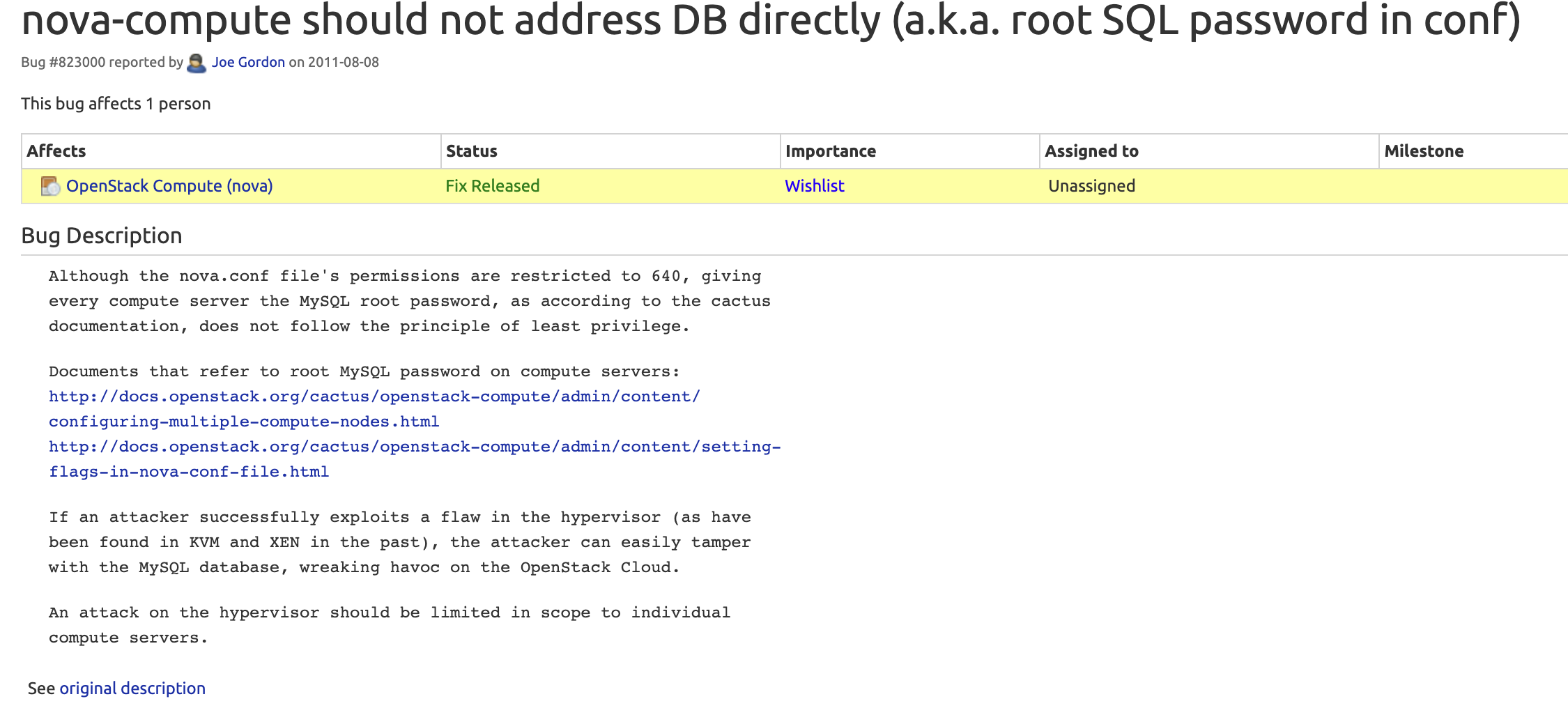

  • https://bugs.launchpad.net/nova/+bug/823000

    image2250×1026 232 KB

  • 요약

  • 해커가 과거 KVM 및 XEN에서 발견된 하이퍼바이저의 취약점을 이용해 공격의 성공하는 경우 해커는 nova.conf에 있는 MySQL 데이터베이스를 쉽게 조작하여 OpenStack Cloud에 혼란을 줄 수 있다.

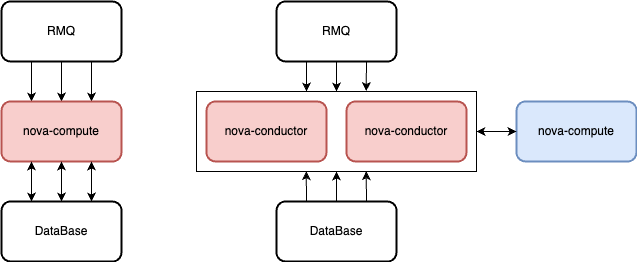

  • 이점

  • DB 해킹의 위험 감소

  • nova-compute의 부하 감소

image637×262 8.45 KB

  • conductor의 역할
  • 초기
  • 초기에 nova-compute가 데이터베이스 작업을 오프로드하는 데 사용하는 비교적 간단한 메서드
  • 현재 (zed 기준, /usr/lib/python2.7/dist-packages/nova/conductor/api.py에서 확인가능)
  • resize_instance
  • live_migrate_instance
  • build_instances
  • schedule_and_build_instances
  • unshelve_instance
  • rebuild_instance
  • cache_images (queens에선 미구현)
